Расчет конструкции воздуховодов
Вычерчивается трехмерный план здания, отрисовываются рукава внутри камеры, климатическая установка, места входа свежего воздуха и выброса воздуха из камеры, вытяжной вентилятор при его наличии в схеме. При построении схемы воздуховодов исходят из фактической конструкции здания, расположения рукавов внутри камеры, расположения климатической установки. Повороты воздуховодов закругляют для уменьшения энергопотерь и снижения шумности при эксплуатации. Сечения воздуховодов по возможности делают близкими к квадратным или круглыми.
После определения форм воздуховодов и расчетов их сечений все воздуховоды вычерчиваются в масштабе на трехмерном плане здания, а затем разбиваются на отдельные конструктивные элементы: прямые участки, повороты, разветвления и прочее. Это позволяет избежать "узких" мест в конструкции климатической системы ещё на этапе проектирования, добиться равномерности распределения воздушных потоков и энергоэффективности системы в эксплуатации.

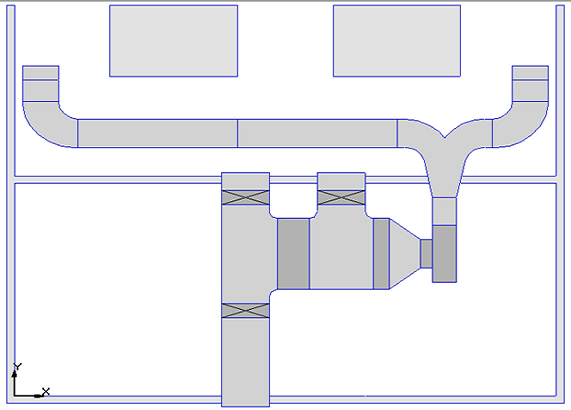

Климатическая система с трехпоточной климатической установкой, разводкой на два рукава, горизонтальным забором свежего воздуха через стену коридора.

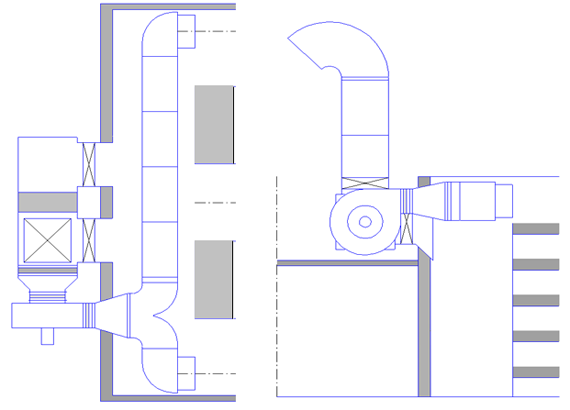

Климатическая система с трехпоточной климатической установкой, разводкой на два рукава, вертикальным забором свежего воздуха через потолок коридора.
Исходные параметры для расчёта сечений воздуховодов:
- поток воздуха через вентилятор - 225 куб.м/час на 1 тонну загрузки компостом.
- скорость воздуха в воздуховоде рециркуляции - до 4 м/с
- скорость воздуха в воздуховоде свежего воздуха - до 6 м/с (если охлаждение предполагается выполнять используя только атмосферу без чиллера то до 4 м/с)
- скорость воздуха после вентилятора - не более 10 м/с
- скорость воздуха в подводящих воздуховодах - не более 4 м/с
При больших скоростях потоков воздуха резко возрастает мощность потребляемая вентилятором климатической установки, увеличивается шумность.
